工作原理

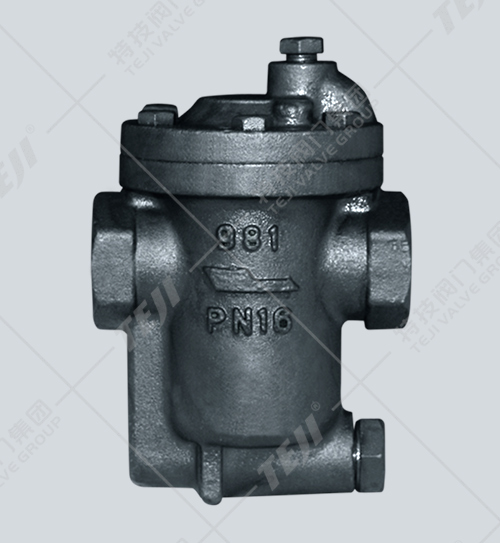

       倒置桶式蒸汽疏水閥（981型）利用冷凝水和蒸汽的密度差的工作原理，內部結構是由杠桿系統連接倒吊桶，克服蒸汽壓力開關，倒吊桶式疏水閥內部是一個倒吊桶為液位敏感件，倒吊桶開口向下。裝置剛起動時，管道內出現空氣和低溫冷凝水，此時疏水閥是全開放，空氣和低溫冷凝水迅速排出，裝置很快提升溫度。當蒸汽進入倒吊桶內，倒吊桶產生向上浮力，倒吊桶連接杠桿帶動閥心關閉閥門。倒吊桶上開有一小孔，能自動排空氣，當一部份蒸汽從小孔排出，另一部份蒸汽產生凝結水，倒吊桶失去浮力向下沉，倒吊桶連接杠桿帶動閥心開啟閥門。當蒸汽再進入倒吊桶內，閥門再關閉，循環工作，間斷排水。

結構特點

1、結構簡單，不易故障。無插銷或鉸鏈結構，無固定磨損，節能效果好。耐磨鉻鋼閥座，不銹鋼結構，使用壽命長；
2、間歇排放雜質均可沖走，不積污垢，自動排空氣；
3、有多種節流孔選擇，在不同壓力下，可達到較高排水流量；
4、內部零件全安裝在閥蓋上，維修方便。

主要零件材質

主要外形尺寸
