產品概述

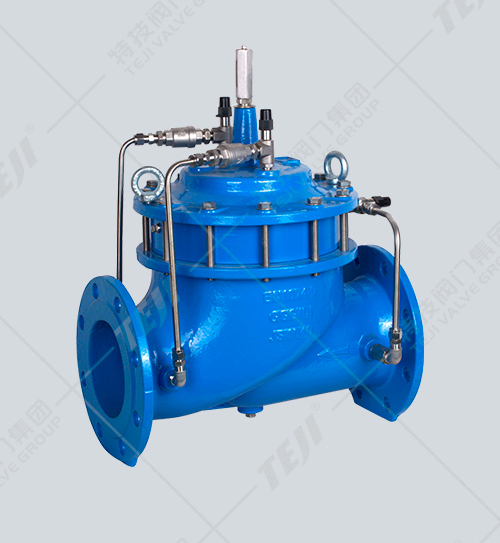

       700X水泵控制閥是利用水作用力控制主閥先關閉開啟高度的90％，再由行程開關控制水泵滯后關閉，然后主閥關閉，具有介質止回保護水泵的功能。是一種安裝在高層建筑以及其他給水系統的水泵出口處，防止介質倒流的逆止類閥門。當水泵即將停止供水前，閥門先行緩慢關閉90％左右，防止突然停泵而產生的水錘或水擊聲；當水泵完全停止后，閥門再完全關閉，防止泵出的水回流，有效地保護水泵，免受回流的沖擊而產生反轉。該產品是水泵出口必不可少的保護裝置。閥門呈流線型設計。通過電磁閥的導控實現準確的啟閉。使用安全可靠，有效地防止水錘和水擊聲，使用壽命長，安裝、維修方便。

產品特點

1、700X水泵控制閥由主閥、電磁導閥、針型閥、球閥、止回閥、行程開關裝置和壓力表組成水力控制接管系統。閥門操作維護方便。只需操作水泵電機啟動器的啟閉按鈕，閥門即按照水泵操作規程實現自動開閉。

2、當水泵工作閥門向下游供水時，電磁導閥全開，針閥調至適當開度，上游水經針閥、單向閥進入主閥控制室，經電磁導閥流出，此時主閥控制室的壓力保持主閥處于合適的開度，保持下游正常水。

3、當水泵停止工作時，電磁導閥先關閉，主閥控制室停止排水，控制室壓力升高，主閥開始關閉。當關閉至90％時，主閥上部行程開關輸出停泵信號，水泵停止運轉。此時下游回水經單向閥進入主閥控制室，控制室壓力升高，主閥被關閉。

主要外形連接尺寸

主要外形連接尺寸

注：本表中法蘭尺寸按GB/T 17241.6-2008標準，結構長度按CJ/T 219-2017標準。
