產品概述

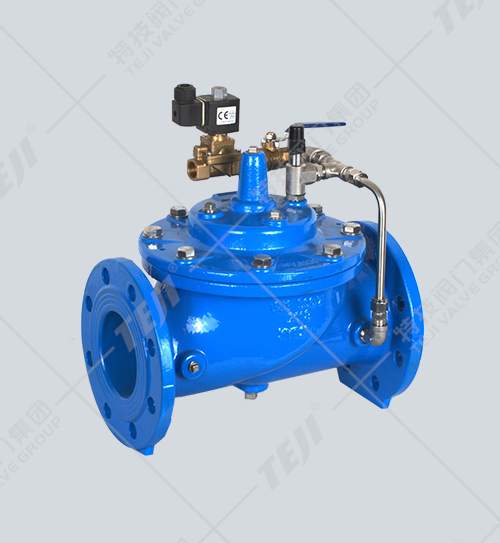

        600X電動控制閥是一種以電磁閥為向?qū)чy的水力操作式閥門。常用于給排水工業系統中的自動控制，控制反映準確快速，根據電信號遙控開啟和關閉管道路系統，實現遠程操作。并可取代閘閥和蝶閥用于大型電動操作系統。閥門關閉速度可調，平穩關閉而不產生壓力波動。該閥門體積小、重量輕、維修簡單、使用方便、安全可靠。電磁閥可選用交流電220V，或直流電24V，可根據各種場合選用常開或常閉型。

產品特點

1、600X電動控制閥由主閥、電磁閥、針閥、球閥和壓力表組成水力控制接管系統。通過電磁導閥可以實現對閥門開啟和關閉的遙控。利用導閥控制閥門的開啟和關閉，節省能源。可替代其他閥門大型電動裝置。

2、水泵開啟時，主閥進口端有壓力的介質水作用于閥瓣上，同時進口端具有壓力的介質水通過主閥進口端與主閥控制室相連通的過濾器、導管和針閥調節閥進入主閥控制室。這時，主閥控制室內的壓力與主閥進口端的壓力相等。

3、當主閥出口端與主閥控制室相連通的導管上的常閉式電磁閥不通電時，其主閥控制室內的具有壓力的介質水不能流向主閥出口端，對隔膜片產生一作用力。由于隔膜片的受力面積比閥瓣的受力面積要大，閥瓣仍處于關閉狀態。

4、當主閥出口端與主閥控制室相連通導管上的常閉式電磁閥通電時，其主閥控制室內的具有壓力的介質水可流向出口端，主閥進口端具有一定壓力的介質水對閥瓣產生一作用力，當其產生的作用力克服主閥控制腔內的彈簧力與閥瓣自重力的總力時，閥瓣升起，開啟主閥。

主要外形連接尺寸

主要外形連接尺寸

注：本表中法蘭尺寸按GB/T 17241.6-2008標準，結構長度按CJ/T 219-2017標準。
