產品概述

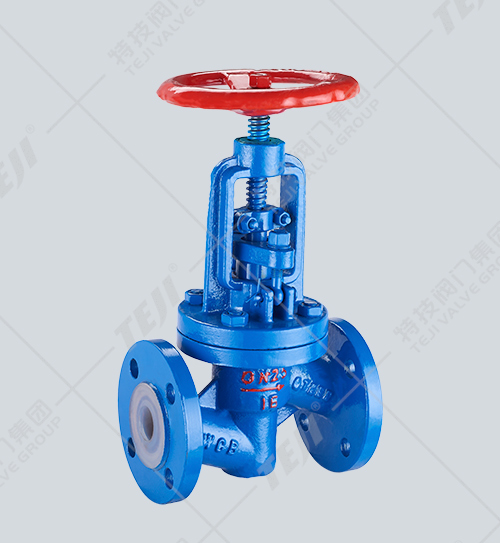

法蘭式襯氟截止閥的瓣與閥桿設計為一體結構，所有內件與介質接觸部位全部采用襯氟包裹，具有良好的防腐性能。具有結構緊湊、啟閉靈活、行程短等優點。被廣泛應用帶腐蝕性介質或者在石油、化工等管路系統中做截斷介質用，襯氟截止閥嚴禁用做流量調節，以免節流口處產生的高速介質流沖蝕破壞密封面。

主要結構特點

1、法蘭式襯氟截止閥的結構較簡單,制造與維修都較方便。啟閉時閥瓣行程較小,啟閉時間較短、閥門高度較小。閥瓣與閥桿設計為一體結構,結構緊湊,使用安全。

2、法蘭式襯氟截止閥有三種結構形式。直通式、直流式、角式，其中直通式為常用，角式可以安裝在管路系統的拐角處，直流式流阻是截止閥中很小的。

3、可根據用戶需求配置氣動、電動裝置，滿足遙控和程控的需要。更換零件襯里材質可適用于各種介質。

主要性能規范

襯里、閥座	適用溫度（℃）	適用介質
PTFE（F4）	≤180	除熔融堿金屬、元素氟外的各種濃度的酸、堿、鹽、王水、有機酸等強腐蝕性介質
PCTFE（F3）	≤120
FEP（F46）	≤150
PFA（可熔性F4）	≤180
PVDF（F2）	≤100
RPTFE（RF4）	≤180

主要零部件材料表

序號	零件名稱	灰鑄鐵	鑄鋼	不銹鋼		超低碳不銹鋼
序號	零件名稱	Z	C	P	R	PL	RL
1	閥體、閥蓋	HT250	WCB	CF8	CF8M	CF3	CF3M
2	閥瓣、閥桿	35	1Cr13	1Cr18NI9	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
3	活節螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2
4	襯里層/閥座	襯硬橡膠（NR）FEP（F46）　PCTFE（F3）PFA（可溶性聚四氟乙烯）
5	填料	PTFE（F4）　PTFE（F4）
6	填料壓蓋	WCB	WCB	CF8	CF8M	CF3	CF3M
7	閥桿螺母	ZCuAl10Fe3　ZCuAl10Fe3
8	螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr17Ni9Ti	1Cr17Ni9Ti
9	螺母	45	45	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9
10	手輪	HT200	HT200	WCC	WCC	WCC	WCC

主要外形和連接尺寸

公稱通徑		標準值							參考值
DN (mm)	NPS (inch)	L	D	D1	D2	f	b	Z-φd	W	D0	H	WT(Kg)
DN (mm)	NPS (inch)	PN 1.0MPa
15	1/2	130	95	65	45	2	14	4-φ14	100	235	260	6.5
20	3/4	150	105	75	55	2	16	4-φ14	100	240	265	7
25	1	160	115	85	65	2	16	4-φ14	120	245	270	7.87
32	1-1/4	180	135	100	78	2	18	4-φ18	140	255	285	11
40	1-1/2	200	145	110	85	3	18	4-φ18	140	285	315	13
50	2	230	160	125	100	3	20	4-φ18	160	295	330	15
65	2-1/2	290	180	145	120	3	20	4-φ18	180	350	395	23
80	3	310	195	160	135	3	22	4-φ18	240	395	445	38
100	4	350	215	180	155	3	22	8-φ18	240	450	490	42
125	5	400	245	210	185	3	24	8-φ18	280	525	555	55
150	6	480	280	240	210	3	24	8-φ23	320	605	645	77
200	8	495	335	295	265	3	26	8-φ23	360	645	765	135
250	10	622	390	350	320	3	28	12-φ23	400	685	805	220
300	12	698	440	400	368	4	28	12-φ23	400	710	814	277
350	14	787	500	460	428	4	30	16-φ23	450	750	855	320
PN 1.6MPa
15	1/2	130	95	65	45	2	14	4-φ14	100	240	265	7
20	3/4	150	105	75	55	2	16	4-φ14	100	245	270	7.6
25	1	160	115	85	65	2	16	4-φ14	120	250	270	8.2
32	1-1/4	180	135	100	78	2	18	4-φ18	140	260	290	12
40	1-1/2	200	145	110	85	3	18	4-φ18	140	285	320	14
50	2	230	160	125	100	3	20	4-φ18	160	300	335	18
65	2-1/2	290	180	145	120	3	20	4-φ18	180	355	400	26
80	3	310	195	160	135	3	22	8-φ18	240	400	450	40
100	4	350	215	180	155	3	24	8-φ18	240	455	495	50
125	5	400	245	210	185	3	26	8-φ18	280	530	560	65
150	6	480	280	240	210	3	28	8-φ23	320	610	650	85
200	8	495	335	295	265	3	30	12-φ23	360	650	770	150
250	10	622	405	355	320	3	32	12-φ25	400	690	810	245
300	12	698	460	410	375	4	34	12-φ25	400	730	845	295
