工作原理

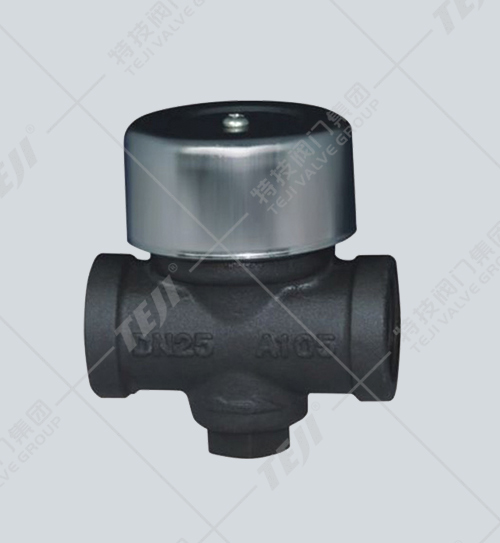

熱動力圓盤式蒸汽疏水閥是利用蒸汽和凝結水通過閥孔時流速和體積產生變化不同熱力學性質，驅動閥片開關閥座孔，從而達到阻汽排水。
結構特點
1、本閥結構結實、重量輕、體積小、使用壓力范圍大，不需任何調節。
2、具有空氣排放裝置，迅速排除初時空氣,保證快速啟動。
3、可承受過熱空氣，抗凍能力強，安裝不受限制。
主要零件材質
| 序號 | 名稱 | 材料 |
| 1 | 閥體 | WCB、SS304 |
| 2 | 過濾網 | SS304 |
| 3 | 密封墊片 | PPL |
| 4 | 底蓋 | Q235、WCB、SS304 |
| 5 | 密封墊片 | PPL |
| 6 | 閥座 | SS304 |
| 7 | 密封墊片 | PPL |
| 8 | 閥片 | SS304 |
| 9 | 閥蓋 | Q235、WCB、SS304 |
| 10 | 防護蓋 | Q235、WCB、SS304 |
主要外形尺寸
產品型號 | 公稱通徑 | 連接方式 | 工作壓力 | 最高允許 | 外形尺寸 | |||
L | H | H2 | W | |||||
CS19W-16-40C CS19H-16-40C | 15 | 螺紋 | 0.05-40 | 425 | 80 | 47 | 54 | 47 |
20 | 螺紋 | 0.05-40 | 425 | 90 | 52 | 59 | 57 | |
25 | 螺紋 | 0.05-40 | 425 | 95 | 59 | 62 | 57 | |
32 | 螺紋 | 0.05-40 | 425 | 105 | 70.5 | 89.5 | 80 | |
40 | 螺紋 | 0.05-40 | 425 | 110 | 70.5 | 89.5 | 80 | |
50 | 螺紋 | 0.05-40 | 425 | 120 | 70.5 | 104.5 | 80 | |
