產品概述

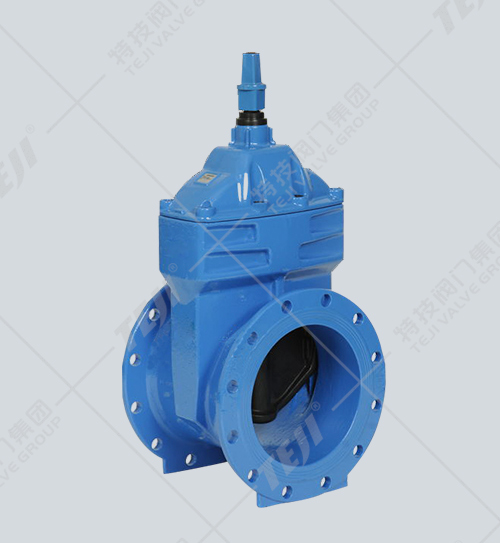

傳動帽彈性座封閘閥也可以稱為傳動帽地下彈性座封閘閥、地下彈性座封閘閥，是專為在地面下鋪設管路需要科學又簡單的閘閥設計生產的。該傳動帽彈性座封閘閥開關簡單，開啟關閉用力很小。特別設計的傳動帽代替了傳統的手輪，體積更小，給施工日常使用都帶來很大的便利。可廣泛應用于自來水、污水、建筑、食品、電力、醫藥、冶金、輕紡、能源系統等流體管線上作為調節和截流裝置使用。
主要零部件材料
| 零件名 稱 | 材 料 |
| 閥 體 | 灰 鑄 鐵、球 墨 鑄 鐵、鑄 鋼 |
| 閘 板 | 球 墨 鑄 鐵 外 覆 三 元 乙 丙 或 丁 腈 橡 膠 |
| 內 六 角 螺 栓 | 碳 化 處 理 |
| 密 封 圈 | 丁 腈 橡 膠 |
| 閥 蓋 | 灰 鑄 鐵、球 墨 鑄 鐵、鑄 鋼 |
| 閥 桿 | 不 銹 鋼 |
| “O” 形 密 封 圈 | 丁 腈 橡 膠 |
| 止 推 軸 承 | 錫 青 銅 |
| 螺 栓 | 不 銹 鋼 |
| 壓 蓋 | 球 墨 鑄 鐵、鑄 鋼 |
| 防 塵 罩 | 丁 腈 橡 膠 |
| 傳 動 帽 | 鑄 鐵 |
主要外形連接尺寸
| DN | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| L | 165 | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 | 406 | 432 | 457 | 508 |
| H | 205 | 220 | 240 | 270 | 310 | 370 | 420 | 500 | 610 | 670 | 820 | 860 | 890 | 1050 | 1210 |
| H1 | 280 | 303 | 333 | 370 | 420 | 495 | 570 | 670 | 810 | 900 | 1080 | 1150 | 1210 | 1410 | 1630 |
