產品概述

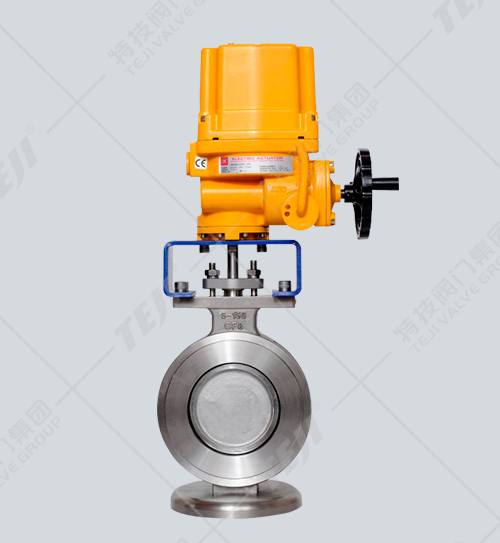

電動高性能蝶閥的閥座采用的是PTFE或者金屬不銹鋼密封的材料，主要適用于氣體輸送和對于閥門壽命要求高的工藝介質中，包括蒸汽的輸送，也可用于特殊介質，如氯氣、氧氣、高真空、抗硫或腐蝕性介質，以AC 220V,380V電源電壓作為驅動動力，接受工業自動化儀表控制系統輸出的（4~20mA）電壓電流信號就可以控制運行。
結構設計
電動高性能蝶閥具有防火結構，連接方式可采用對夾式或用于大管徑及管路經終端的凸耳式單法蘭。設計閥座外面是活動的嵌件，法蘭夾的越緊、耐壓力大密封性好，更換閥座方便簡單，只需取下嵌件就可取出閥座，不必拆卸閥板和閥軸，采用帶有球形密封表面的雙偏心蝶板，配以單片撓性唇式密封座，適用于要求可靠密封和良好調節特性的場合，由于雙偏心蝶板的設計，具有嚴密的密封性能，較長的使用壽命?？勺骺焖偾袛嗷蛘{(diào)節流量之用。
性能特點
1、無須增加O型圈和金屬部件來輔助密封。
2、唇緣式密封結構可補償溫度和壓力對閥產生的變化。
3、密封時幾乎無摩擦，保證扭矩更小，密封性更好。
4、唇緣式密封結構可補償溫度和壓力的變化。
5、使用壽命長，維修量??；雙向達到無氣泡密封。
6、在開啟和處于中間位置時閥座與蝶板不發生接觸。
7、在閥座上下部位無磨損點，扭矩低，對操作機構要求小。
主要性能參數
閥門系列 | 設計形式 | 壓力級 | 規格 | 適用溫度℃ | 殼體材料 | 采用標準 |
815W系列 | 對夾式 | 150級 | 2-1/2～30 |
-29～+260 |
WCB碳鋼 | API 609 |
815L系列 | 凸耳式 | 2-1/2～60 | ||||
830W系列 | 對夾式 | 300級 | 3～24 | |||
830L系列 | 凸耳式 | 3～36 |
主要技術參數
公稱通徑 | 65～700mm |
公稱壓力 | 150～300LB |
適用溫度 | -30～+150℃ |
連接方式 | 對夾式 |
閥結構 | 二偏心、三偏心 |
閥體材質 | 304、316、碳鋼 |
閥板材質 | 304、316 |
密封材質 | PTFE(可定增強型PTFE) |
適用介質 | 氣體、水及油類等 |
執行器技術參數
執行器類別 | 引進型執行器 | 引進型3610R系列執行 | 引進型HQ系列執行 |
電源電壓 | 標準：220VAC單相 可選：110VAC單相、380/440VAC三相、24V/110V/220VAC | ||
輸出力矩 | 50N.M~2000N.M | 50N.M~1500N.M | 50N.M~3000N.M |
動作范圍 | 0~90o 0~360o | 0~90o | 0~90o、0o~270o可選 |
控制方式 | 開關到位燈（開關兩位控制）、無源觸點信號、1/5K電位計、智能調節（4-20mA模擬量信號控制） | ||
動作時間 | 15秒/30秒/60秒 | 10秒/15秒/30秒 | 18S~112S |
保護裝置 | 過熱保護 | 過載保護 | 內置過熱保護、過載保護 |
環境溫度 | -30o~60o | -30o~60o | -20o~＋70℃ |
手動操作 | 同附帶手柄操作 | 同附帶手柄操作 | 機械離合機構，配手輪操作 |
機械限位 | 電氣、機械二重限位 | 電氣、機械二重限位 | 兩個外部調整螺栓 |
防護等級 | IP65 | IP55 | IP65、IP67、可定制IP68 |
防爆等級 | 無防爆 | Exd II BT4 | EXd II BT4 ,EXd II CT6 |
位置測量 | 可選裝開關或電位計 | 比列控制單元 | 電位計、比列控制單元 |
驅動電機 | 8W/E | AC可逆電機 | 鼠籠式異步電機 |
接線接口 | PE1/2'' 進線線鎖 | 2-PE 1/2'' 進線線鎖 | 2個PE 3/4'' |
殼體材料 | 鋁合金 | 鋼，鋁合金 | 鋼，鋁合金，鋁青銅，聚碳酸脂 |
外涂層 | 干粉，環氧聚酯，具有超強防腐功能 | ||
主要外形尺寸
公稱通徑 | NPS（in） | 尺寸 | ||||
L | L1 | D1 | D | H | ||
65 | 2-1/2 | 49 | 27 | 119 | 59 | 177 |
80 | 3 | 49 | 27 | 132 | 73 | 193 |
100 | 4 | 54 | 30 | 157 | 95 | 212 |
125 | 5 | 64 | 30 | 186 | 111 | 216 |
150 | 6 | 57 | 33 | 216 | 142 | 243 |
200 | 8 | 57 | 36 | 270 | 188 | 299 |
250 | 10 | 71 | 41 | 324 | 236 | 371 |
300 | 12 | 81 | 48 | 381 | 282 | 416 |
350 | 14 | 92 | 52 | 413 | 314 | 494 |
400 | 16 | 102 | 56 | 470 | 363 | 531 |
450 | 18 | 114 | 67 | 533 | 414 | 569 |
500 | 20 | 127 | 67 | 584 | 456 | 604 |
600 | 24 | 154 | 76 | 692 | 549 | 784 |
700 | 28 | 167 | 87 | 857 | 702 | 912 |
