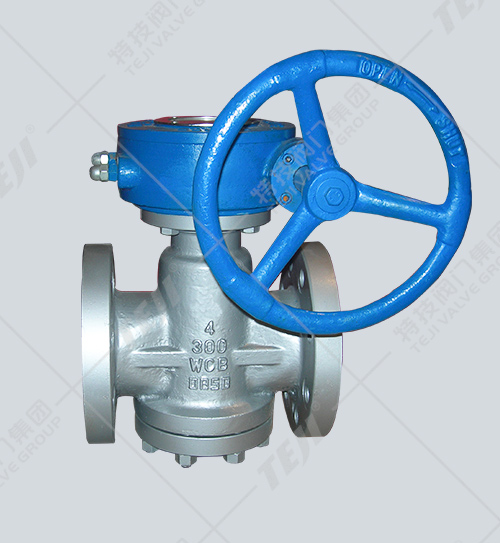

倒裝油封壓力平衡式旋塞閥


產品型號：X347W/F
公稱通徑：NPS1/24"~14"
壓力范圍：Class150~600Lb
工作溫度：-29~180℃
主體材質：WCB、WC6、WC9、C5、C12、CF8、CF8M、CF3、CF3M、CN7M、LCB，LCC
驅動方式：手動、蝸輪
設計標準：API 6D、API599
結構長度：ASME B16.10
連接標準：ASME B16.5
壓力試驗：API 598
壓力-溫度等級：ASME B16.34

產品概述

      倒裝油封壓力平衡式旋塞閥適用于公稱壓力CLASS150-CLASS600，工作溫度為-29-180℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。倒裝油密封旋塞閥的閥體和密封面間設有油槽，可隨時通過油嘴向閥座注入密封油脂，增加密封性能。倒裝油密封旋塞閥的零件材質及法蘭尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。

產品特點

1、產品結構合理、密封可靠、性能優良、造型美觀；
2、美標油密封旋塞閥倒裝壓力平衡的結構，開關動作輕；
3、閥體和密封面間設有油槽，可隨時通過油嘴向閥座注入密封油脂，增加密封性能；
4、零件材質及法蘭尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。


產品性能參數

公稱壓力(LB)殼體試驗壓力(MPa)密封試驗壓力(MPa)適用溫度(℃)使用介質
15032.2≤180℃水、蒸汽、油品等
3007.55.5
6001511


產品零部件材料

序號名稱材質
1雙頭螺栓ASTM A194-2H、A194-8、A194-8M
2六角螺母ASTM A194-2H、A194-8、A194-8M
3閥蓋ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
4墊片柔性石墨+不銹鋼
5塞子ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
6閥體ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
7閥桿ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
8“O”型圈丁腈橡膠NBR
9填料柔性石墨
10填料壓蓋ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
11加油嘴/
12止回閥/
13蝸輪ASTM A47-32510、A216 WCB





產品外形結構尺寸

型號 X347W/F-150LB
壓力等級 150LB
口徑Size mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
in 1/2 3/4 1 1-1/4 1-1/2 2 2-1/2 3 4 5 6 8 10 12 14
L 108 117 127 140 165 178 190 203 229 254 267 292 330 356 381
H 180 180 185 200 210 215 250 270 300 340 365 400 450 510 590
W 400 400 500 500 600 600 820 820 300 300 320 320 350 380 380
重量 10 12 14 17 19 21 29 33 48 75 98 125 171 230 370
型號 X347W/F-300LB
壓力等級 300LB
口徑Size mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
in 1/2 3/4 1 1-1/4 1-1/2 2 2-1/2 3 4 5 6 8 10 12 14
L 140 152 165 178 190 216 241 283 305 381 403 419 457 502 762
H 180 180 185 200 210 215 250 270 300 340 365 400 450 510 590
W 400 400 500 600 600 820 1000 1000 300 300 320 320 350 380 380
重量 12 14 16 19 21 24 31 36 61 86 130 190 255 380 560
型號 X347W/F-600LB
壓力等級 600LB
口徑Size mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
in 1/2 3/4 1 1-1/4 1-1/2 2 2-1/2 3 4 5 6 8 10 12 14
L 165 190 216 229 241 292 330 356 432 508 559 660 787 838 889
H 180 180 185 200 210 215 250 270 300 340 365 400 450 510 590
W 400 400 500 500 600 600 820 820 300 300 320 320 350 380 380
重量 14 16 18 20 24 29 35 47 91 129 210 320 660 920 1250
