產品概述

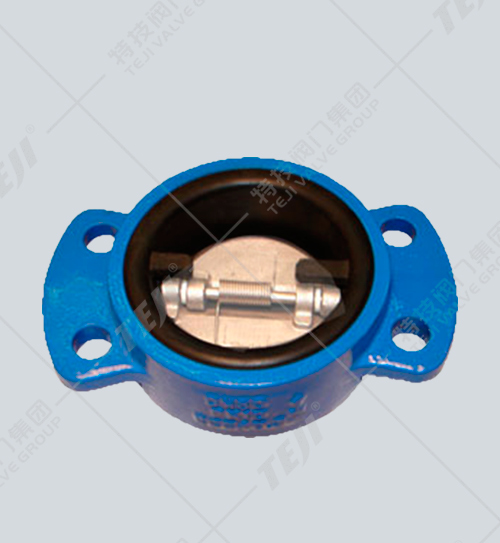

全襯膠脫硫止回閥廣泛用于石油,化工、食品、醫(yī)藥、造紙、水電、船舶、給排水、冶金、能源等系統(tǒng)的管路上,適用于多種腐蝕性的氣體,液體,半液體以及固體粉末介質。
主要性能參數(shù)
| 型 號 | 公稱壓力 PN(MPa) | 試驗壓力PN(MPa) | 工作溫度 （℃ ） | 適用介質 | |
| 殼 體 | 密 封 | ||||
| H77X | 1.0 | 1.5 | 1.1 | 軟密封：＜80 | 水、氣體、油品、硝酸等 |
| H77H | 1.6 | 2.4 | 1.76 | 硬密封：＜450 | |
| H77Y | 2.5 | 3.75 | 2.75 | ||
| H77W | 4.0 | 6 | 4.4 | ||
| 6.4 | 9.6 | 7 | |||
主要外形連接尺寸
| 公稱通徑DN(mm) | L | D 2 | D 3 | 公稱通徑DN(mm) | L | D 2 | D 3 | ||
| H77X | H77H | H77X | H77H | ||||||
| H77Y | H77Y | ||||||||
| H77W | H77W | ||||||||
| 50 | 43 | 100 | 43 | 46 | 400 | 140 | 485 | 376 | 390 |
| 80 | 64 | 135 | 71 | 80 | 450 | 152 | 545 | 427 | 427 |
| 100 | 64 | 155 | 91.5 | 94 | 500 | 152 | 608 | 479 | 490 |
| 125 | 70 | 185 | 115 | 118 | 600 | 178 | 718 | 579 | 588 |
| 150 | 76 | 210 | 141 | 145 | 700 | 229 | 800 | 675 | 686 |
| 200 | 89 | 265 | 191 | 200 | 800 | 241 | 905 | 774 | 784 |
| 250 | 114 | 320 | 230 | 250 | 900 | 241 | 1005 | 875 | - |
| 300 | 114 | 320 | 230 | 250 | 900 | 241 | 1005 | 875 | - |
| 350 | 127 | 435 | 340 | 340 | 1200 | 350 | 1325 | 1164 | - |
