產品概述

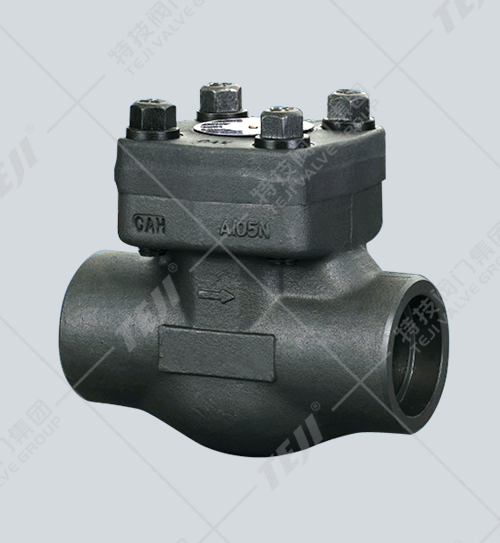

鍛鋼內螺紋、承插止回閥密封面采用鐵基合金或司太立（Stellite）鈷基硬質合金堆焊面成耐磨、耐高溫、耐腐蝕、抗擦傷性能好使用壽命長等特點。不銹鋼銷軸與閥瓣連接采用內裝式結構,性能優良,密封更可靠。產品廣泛應用于石油、化工、制藥、電力行業等各種工況的管路上防介質倒流作用。適用介質為水、油品、蒸汽、氣體及某些腐蝕性液體介質等。
產品特點
1、該閥為自動密封閥門，依靠介質本身流動而自動開、閉閥瓣，有效防止介質倒流。閥瓣帶有不銹鋼彈簧裝置。密封面耐磨、耐腐蝕、耐摩擦、使用壽命長。產品結構合理、密封可靠、性能優良、造型美觀。
2、其閥體形狀與截止閥一樣，因此它的流體阻力系數較大。閥瓣上部和閥蓋下部加工有導向套筒，當介質順流時，閥瓣靠介質推力開啟，當介質停流時，閥瓣靠自垂降在閥座上，起阻止介質逆流作用。
主要零件材質
| 序號 | 零件名稱 | CStoASTM | AStoASTM | SStoASTM | |
| A105 | F22 | F304（L） | F316（L） | ||
| 1 | 閥體 | A105 | A182F22 | A182F304（L） | A182F316（L） |
| 2 | 閥瓣 | A276420 | A276304 | A276304（L） | A276316（L） |
| 3 | 墊片 | 316夾柔性石墨 | 316夾PTFE | ||
| 4 | 閥蓋 | A105 | A182F22 | A182F304（L） | A193 B8（M） |
| 5 | 銘牌 | SS | |||
| 6 | 螺栓 | A193B7 | A193B16 | A193B8（M） | A193B8（M） |
| 7 | 球 | A182F304 | A182F304 | A182F304 | A182F304 |
| 適用介質 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
| 適用溫度 | -29℃～425℃ | -29℃～550℃ | -29℃～200℃ | ||
注：客戶需求的其他材質也可采用。密封面材料配對由客戶內件代號決定。CS=碳鋼;AS=合金鋼;SS=不銹鋼。
主要連接尺寸及重量(Clss150LB～600LB)
| NPS（in） | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | ||
| L(RTJ) | 150 | 108 | 117 | 127 | 140 | 165 | 203 | |
| 300 | 152 | 178 | 203 | 216 | 229 | 267 | ||
| 600 | 165 | 190 | 216 | 229 | 241 | 292 | ||
| H | 150,300 | 61 | 61 | 79 | 95 | 103 | 118 | |
| 600 | 61 | 79 | 95 | 103 | 118 | 135 | ||
重量 （Kg） | 150 | RTJ | 2.56 | 3.37 | 4.37 | 8.17 | 8.94 | 12.64 |
| BW | 1.7 | 1.9 | 2.1 | 5.12 | 5.5 | 7.89 | ||
| 300 | RTJ | 2.73 | 3.65 | 4.74 | 8.77 | 9.6 | 13.7 | |
| BW | 1.9 | 2.1 | 3 | 5.12 | 6.6 | 7.85 | ||
| 600 | RTJ | 3 | 4 | 5.83 | 9.47 | 10.1 | 15.6 | |
| BW | 2 | 3.12 | 4.25 | 7.25 | 8.56 | 13.6 | ||
