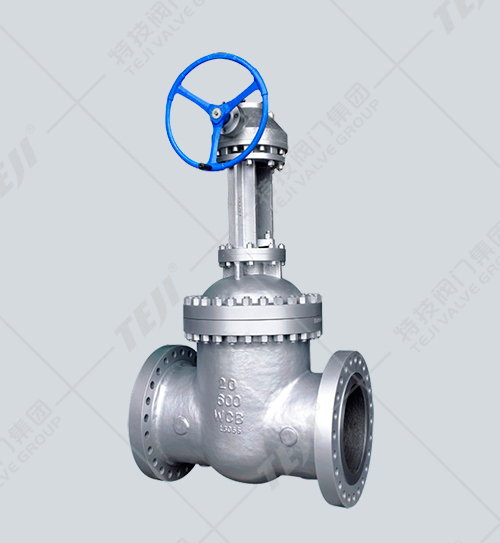

產品概述

美標傘齒輪閘閥廣泛用于Class150～900Lb、工作溫度 -29～121℃的石油化工、火力發電廠等油品、水、蒸汽管路上作接通或截斷管路中介質的啟閉裝置。

產品特點

1、產品的設計制造符合美國國家標準ANSI B16.34，美國石油學會標準API6D和API600要求。
2、結構緊湊、體積小、剛性好、密封安全可靠。
3、關閉件(閘板)采用彈性結構，在工作中能自動補償由于異常負荷或溫度引起的閥體變形。因此，密封可靠，并且不會產生閘板楔柱。
4、通徑大于等于NPS10"，壓力級150磅級和通徑大于等于NPS6"、壓力級600~2500磅級的手動閥門，其操作裝置中配有滾動軸承，啟閉輕松。
5、主體材料，內件材料，填料，墊片、緊固件的材料可根據用戶要求或實際工況條件合理組合。
6、NPS≤10"的閘閥，其閥座可為更換式內螺紋連接的閥座，可任意組合與關閉件密封面材質配對，以滿足工況要求，延長使用壽命。

產品標準

設計與制造	結構長度	法蘭尺寸	對焊連接尺寸	壓力 -溫度	試驗 -檢驗
APl 600	ASME B16.10	ASME B16.5	ASTM B16.25	ASME B16.34	APl 598

主要零件材料

殼體	ASTM A216 WCB				ASTM A351 CF8
閘板	WCB	CF8	CF8M	Monel	ASTM A351 CF8
閥桿	F6a	F304	F316	Monel	F304
閘板密封面	13Cr 13Cr STL	304 STL	316 STL	Monel	304 304 STL
閥座密封面	13Cr STL STL	304 STL	316 STL	Morel	304 STL STL

主要外形尺寸

DN		150Lb凸面法蘭RF
mm	in	L	D	D1	D2	b	Z-φd	H	D0
15	1/2	108	89	60.5	35	11.5	4-φ16	165	100
20	3/4	117	98	70	43	13	4-φ16	190	100
25	1	127	108	79.5	51	14.5	4-φ16	230	120
32	1-1/4	140	117	89	63.5	16	4-φ16	245	120
40	1-1/2	165	127	98.5	73	17.5	4-φ16	285	150
50	2	178	152	120.5	92	19.5	4-φ19	325	150
65	2-1/2	190	178	139.5	105	22.5	4-φ19	350	180
80	3	203	190	152.5	127	24	4-φ19	380	200
100	4	229	229	190.5	157	24	8-φ19	460	200
125	5	254	254	216	186	24	8-φ22	630	250
150	6	267	279	241.5	216	25.5	8-φ22	635	250
200	8	292	343	298.5	270	2	8-φ22	765	280
250	10	330	406	362	324	30.5	12-φ26	895	300
300	12	356	483	432	381	32	12-φ26	1080	350
350	14	381	533	476	413	35	12-φ29	1295	350
400	16	406	497	540	470	37	16-φ29	1435	400
450	18	432	635	578	533	40	16-φ32	1625	400
500	20	457	699	635	584	43	20-φ32	1830	450
600	24	508	813	749.5	692	48	20-φ35	2175	500
650	26	559	786	745	711	41.5	36-φ22	2235	550
700	28	610	837	795	762	44.5	40-φ22	2310	600
750	30	610	887	846	813	44.5	44-φ22	2695	600
800	32	660	941	900	864	46	48-φ22	3710	-
900	36	711	1057	1011	972	52.5	44-φ26	3925	-
1000	40	811	1175	1121	1080	56	44-φ29	4320	-
